Sem Energies 22
Plouagat, Côtes d'Armor
- Type de projets
- Espace public
- Catégorie
- Ombrière de parking
- Surface
- de 450 à 1000m²
- Puissance
- 100 - 250 kWc
-
-
Le projet du client
Le projet porté par la SEM ENergies 22 consistait en la construction d’une centrale photovoltaïque en Ombrière pour la couverture d’une station GNV.
Les terrains appartiennent à la dite SEM, il s'agissait d'installer des ombrières photovoltaïques sur des structures fixes pour une superficie d’environ 600 m².
-
La solution apportée
Les ombrières prévues dans ce projet permettront la couverture des pistes de GNV. D’une surface totale de 600 m², la centrale solaire affiche une puissance de 141 kWc.
Cette puissance de production est assurée par l’installation de 2 ombrières fixes, supportant 345 modules au total. Les panneaux sont des Longi Solar de puissance unitaire 420 Wc.
-
-
-
-
Les ombrières ont été posées selon les caractéristiques suivantes :
- Charpentes en acier galvanisé
- Pente de 10% (5.71°) – Toiture mono pente
- Hauteur basse goutte à 4,5 m de haut
- Entraxe de 9 m et 8.5 m suivant plan d’implantation joint
- L’onduleur et l’armoire électrique sont installés dans le local technique
- Chemins de câbles AC / DC / CFA sont intégrés
Les ombrières disposent de réservations pour pose de luminaires, dans ce cas précis il a été convenus de fournir et poser des gouttières et des collecteurs d'eau de pluie.
Ces constructions sont raccordées au réseau public de distribution de l’électricité d’ENEDIS
-
-
-

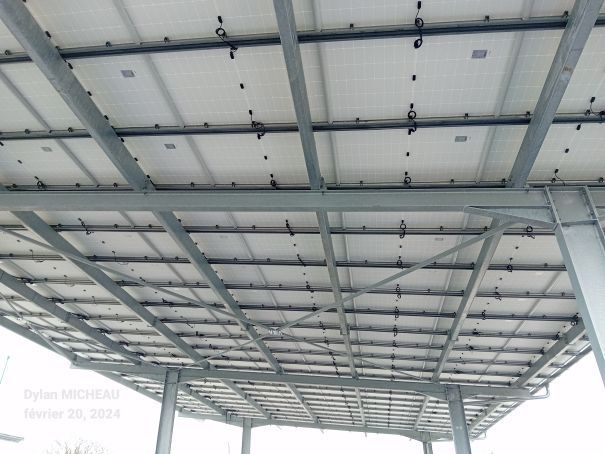

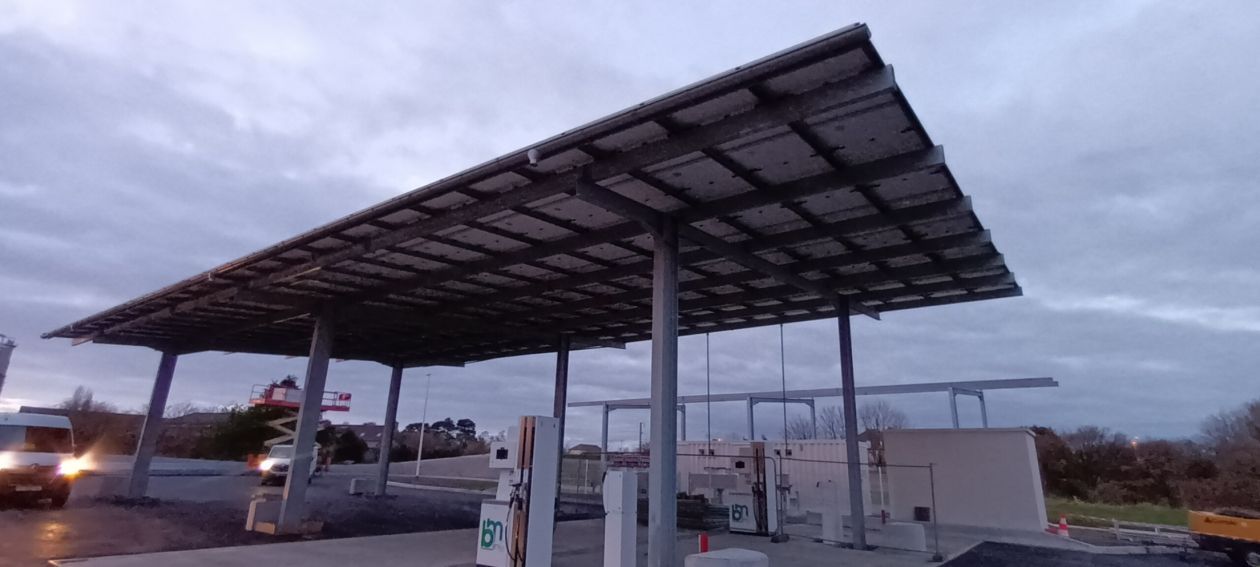

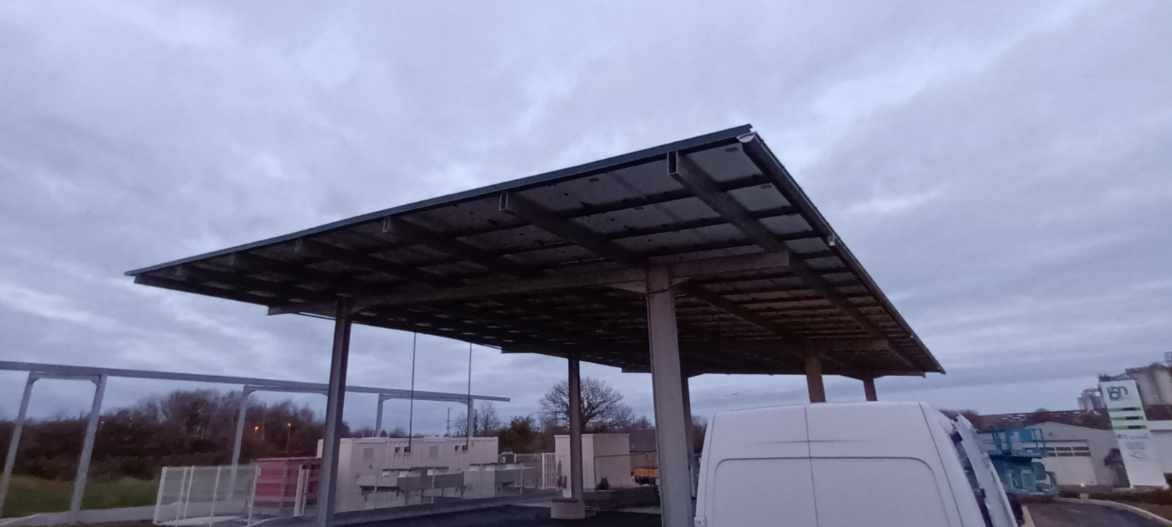

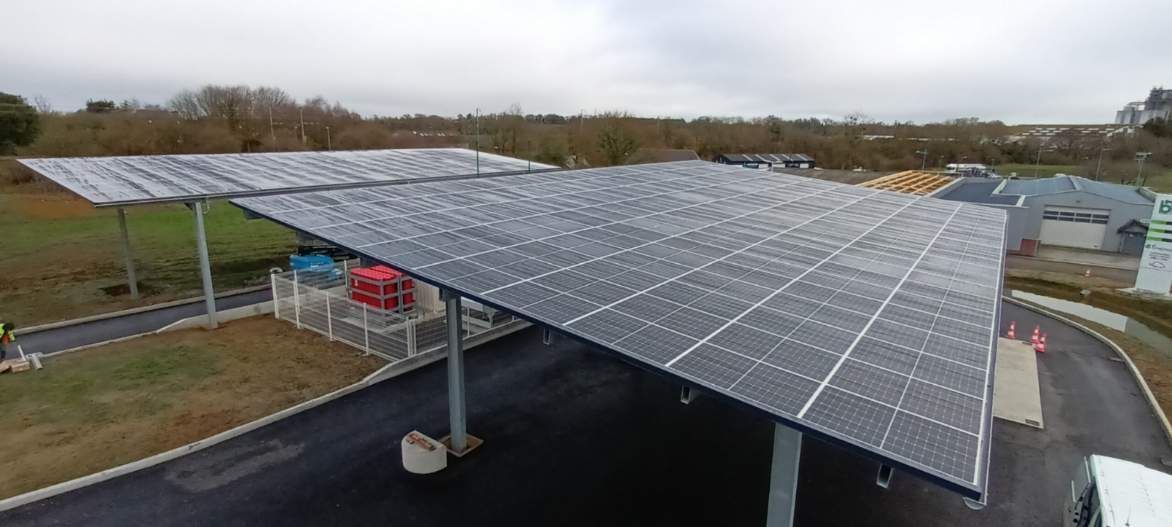

Le projet en images
-
